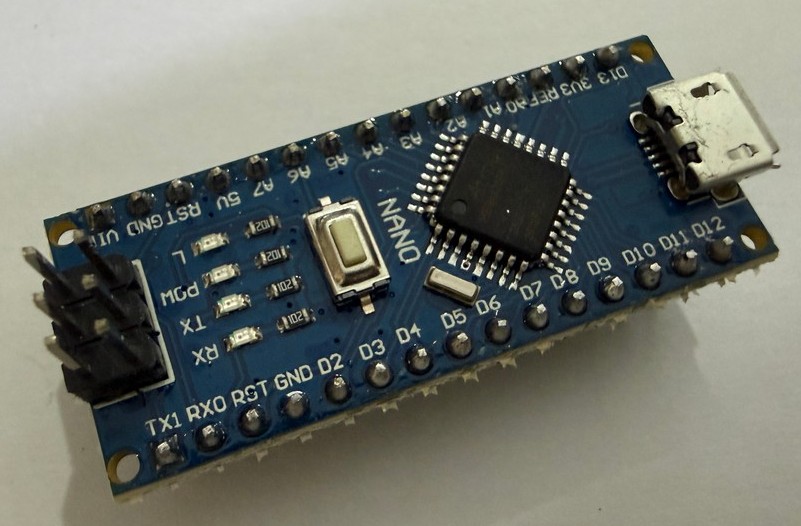

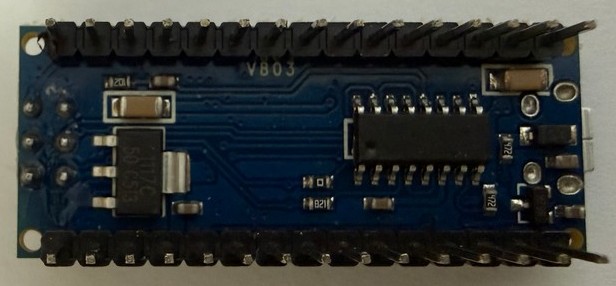

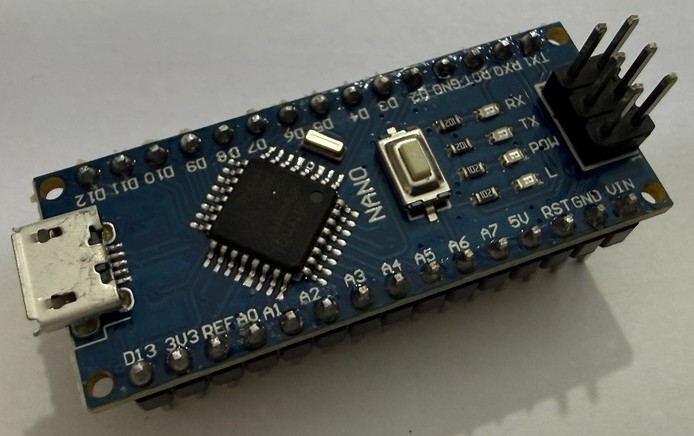

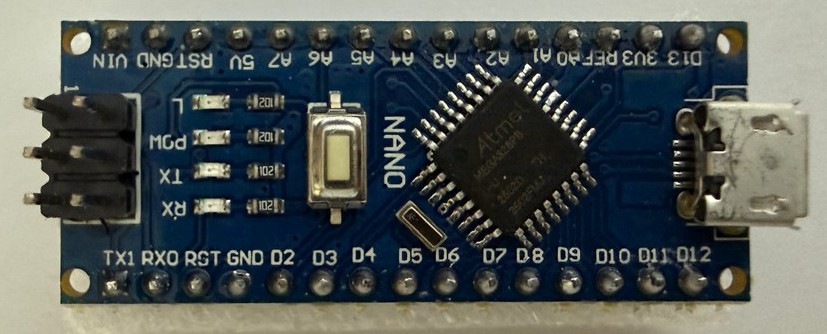

Arduino Nano V3.0 相容開發板 ATmega328P Micro USB／CH340G
Arduino Nano V3.0 相容開發板採用 ATmega328P 微控制器，具備體積小巧、I/O 接腳完整及麵包板友善等特色。板載 Micro USB 連接埠與 CH340G USB 轉序列晶片，可直接連接電腦進行程式燒錄與序列通訊，適合 Arduino 入門教學、感測器測試、機器人控制及各式嵌入式專案。
NT$ 120
NT$ 130
商品特點
- 採用 ATmega328P 微控制器
- 相容 Arduino Nano V3.0 開發環境
- Micro USB 介面，方便供電與程式燒錄
- 板載 CH340G USB 轉序列晶片
- 小型化設計，適合安裝於麵包板
- 提供數位、類比、PWM 及通訊介面
- 支援 UART、I²C 與 SPI 通訊
- 已焊接排針，可直接進行開發與測試
- 適合 Arduino 初學、教學及產品原型製作
商品特色
小巧尺寸，功能完整
Arduino Nano 相容板將 ATmega328P 微控制器、USB 轉序列晶片、穩壓電路及常用 I/O 接腳整合於小型電路板上。相較於較大型的 Arduino Uno，Nano 更適合空間有限的作品、麵包板實驗及嵌入式設備。
Micro USB 程式燒錄介面
板載 Micro USB 連接埠，可透過 USB 線連接電腦，進行程式上傳、序列監控及供電，不需另外準備 USB 轉 TTL 模組。
CH340G USB 轉序列晶片
開發板採用 CH340G 作為 USB 轉序列通訊晶片。部分作業系統可能需要安裝 CH340 驅動程式，安裝完成後即可在 Arduino IDE 中選擇對應序列埠進行燒錄。
豐富的輸入輸出接腳
提供多組數位 I/O、PWM、類比輸入及通訊接腳，可搭配 LED、按鍵、繼電器、蜂鳴器、馬達驅動器、溫溼度感測器、OLED 顯示器及其他電子模組使用。
麵包板友善設計
兩側排針可直接插入麵包板，方便進行電路實驗與原型開發。已焊接排針，收到後即可使用，省去自行焊接的時間。
Arduino IDE 相容
可使用 Arduino IDE 撰寫與上傳程式，並支援大量 Arduino 函式庫與教學資源，適合初學者學習，也適合工程人員快速製作功能原型。
商品規格
| 項目 | 規格 |
|---|---|
| 商品類型 | Arduino Nano V3.0 相容開發板 |
| 商品編號 | WCST-BRD-0004 |
| 主控制器 | ATmega328P-AU |
| USB 轉序列晶片 | CH340G |
| USB 介面 | Micro USB |
| 工作電壓 | 5V |
| 建議輸入電壓 | 約 7V～12V，經 VIN 輸入 |
| 數位 I/O | 14 組 |
| PWM 輸出 | 6 組 |
| 類比輸入 | 8 組 |
| Flash 記憶體 | 32KB，部分空間供 Bootloader 使用 |
| SRAM | 2KB |
| EEPROM | 1KB |
| 時脈頻率 | 16MHz |
| 通訊介面 | UART、I²C、SPI |
| 板載功能 | Reset 按鍵、電源指示燈、TX／RX 通訊指示燈 |
| 排針狀態 | 已焊接 |
| 開發環境 | Arduino IDE |
| 板卡選擇 | Arduino Nano |
| 處理器選項 | ATmega328P，部分批次可能需選擇 Old Bootloader |
| 板卡尺寸 | 約 45 × 18 mm |
| 顏色 | 藍色 PCB |
尺寸、元件品牌、Bootloader 版本及板面印刷可能因生產批次略有差異，請以實際收到的商品為準。
接腳功能概述
- D0／RX、D1／TX： UART 序列通訊
- D2～D13： 數位輸入輸出
- PWM 接腳： D3、D5、D6、D9、D10、D11
- A0～A7： 類比訊號輸入
- A4／SDA、A5／SCL： I²C 通訊
- D10～D13： SPI 通訊相關接腳
- 5V： 5V 電源輸入或輸出
- 3V3： 3.3V 電源輸出
- VIN： 外部電源輸入
- RST： 重置接腳
- GND： 接地
適用情境
本產品適合以下應用：
- Arduino 程式設計入門
- 電子電路與微控制器教學
- 麵包板電路實驗
- LED、按鍵與蜂鳴器控制
- 溫度、溼度、光線及距離感測
- OLED、LCD 顯示器控制
- 伺服馬達與直流馬達控制
- 智慧家庭控制設備
- 機器人與自走車專案
- 資料記錄器與監測裝置
- 小型自動化設備
- 嵌入式產品原型開發
使用方式
- 使用可傳輸資料的 Micro USB 線連接開發板與電腦。
- 安裝 Arduino IDE。
- 視作業系統需求安裝 CH340 驅動程式。
- 在 Arduino IDE 選擇「工具 → 開發板 → Arduino Nano」。
- 處理器可先選擇「ATmega328P」。
- 若程式無法上傳，可改選「ATmega328P（Old Bootloader）」。
- 選擇正確的 COM 序列埠。
- 開啟範例程式或自行撰寫程式後按下上傳。
商品內容
- Arduino Nano V3.0 相容開發板 × 1
本商品不包含 Micro USB 傳輸線、麵包板、杜邦線、感測器及其他照片中未列出的配件。
注意事項
- CH340G 晶片在部分作業系統中需要另外安裝驅動程式。
- 請使用具備資料傳輸功能的 Micro USB 線，僅具充電功能的線材無法燒錄程式。
- 若 Arduino IDE 顯示上傳失敗，請確認 COM 埠、開發板型號及 Bootloader 選項。
- I/O 接腳不可直接驅動大電流負載，如馬達、幫浦或大功率燈具，應搭配驅動模組或電晶體電路。
- 使用外部電源時，請確認輸入電壓與正負極方向。
- 請避免將 5V、VIN 或 GND 接錯，以免造成開發板損壞。
- 進行接線前建議先關閉電源。
- 本產品為電子開發模組，需具備基本接線及程式操作能力。
