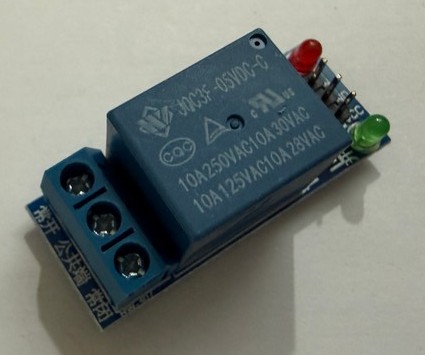

JQC3F-05VDC-C 5V 單路繼電器模組｜10A 負載控制／螺絲端子／雙 LED 指示燈｜長板
JQC3F-05VDC-C 5V 單路繼電器模組是一款適合電子開發、設備控制及自動化專案使用的開關控制模組，搭載一組 5V DC 線圈繼電器，可透過控制訊號切換外部負載。
模組具備 IN、GND、VCC 三組控制腳位，並配置三孔螺絲接線端子，方便連接常開、常閉及公共接點。板上設有紅色與綠色 LED，可用於顯示電源或繼電器動作狀態，適合搭配微控制器、開發板、感測器及其他控制電路使用。
商品採用小型 PCB 模組化設計，接線方式直觀，適合學生實驗、工程開發、設備維修、DIY 控制及自動化應用。以上內容依商品圖片及本體標示整理，未在圖片中明確標示的觸發方式與詳細電氣參數，使用前仍應實際量測確認。
NT$ 50
NT$ 60
特色一｜5V DC 繼電器控制
搭載型號為 JQC3F-05VDC-C 的繼電器，線圈額定電壓標示為 5V DC，可利用低電壓控制訊號切換外部負載。

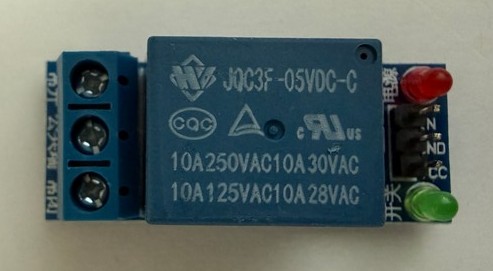

特色二｜最高 10A 接點負載標示
繼電器外殼標示多組接點負載規格，包括：
- 10A／250V AC
- 10A／125V AC
- 10A／30V DC
- 10A／28V DC
實際可控制的負載能力會受到負載種類、啟動電流、環境溫度、接線品質及使用壽命需求影響。

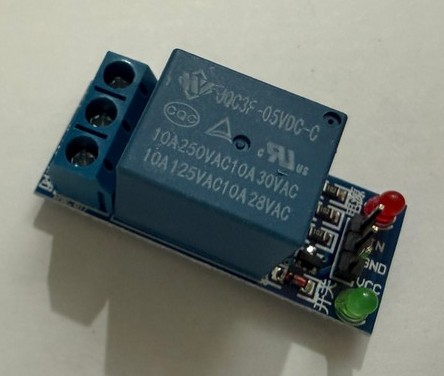

特色三｜IN、GND、VCC 控制接口
模組側邊配置三個控制接點：
- IN：控制訊號輸入
- GND：電源接地
- VCC：模組供電
可搭配微控制器或其他數位控制電路使用。
特色四｜三孔螺絲接線端子

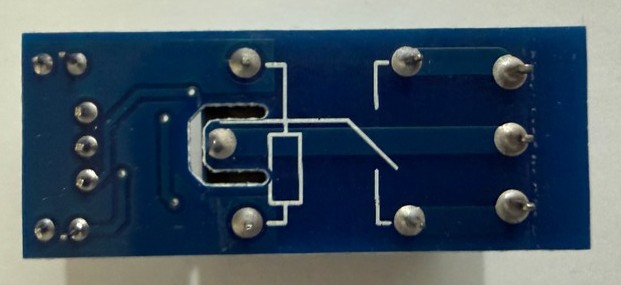

輸出端採用三孔螺絲端子，方便固定電線，不需直接將負載電線焊接在電路板上。由背面印刷線路可判斷為一組轉換接點，但各端子的 COM、NO、NC 實際排列，應依板上標示或使用電表確認。
特色五｜紅綠雙 LED 狀態顯示
板上設有紅色與綠色 LED，可協助觀察模組供電及繼電器切換狀態，方便安裝、測試與故障排查。
亮點- 5V DC 單路繼電器控制模組
- 繼電器接點標示最高 10A
- 支援交流及直流負載切換
- 配置 IN、GND、VCC 控制接口
- 三孔螺絲端子，接線方便
- 紅色與綠色 LED 狀態指示
- PCB 模組化設計，適合嵌入專案
- 可應用於照明、風扇、馬達及其他設備控制
- 適合電子實驗、維修替換及自動化開發
本商品適合應用於：
- Arduino、ESP8266、ESP32 等開發板控制專案
- 單晶片與微控制器輸出擴充
- 照明設備開關控制
- 風扇、水泵與小型馬達控制
- 電磁閥或蜂鳴器控制
- 智慧家庭與遠端控制設備
- 感測器觸發開關專案
- 定時器及溫濕度控制系統
- 電子教學與繼電器原理實驗
- 自動化設備維修、替換或原型開發
規格表使用感性負載，例如馬達、水泵、電磁閥時，應另外評估啟動電流、反電動勢及接點壽命，不能只依設備的額定工作電流選擇繼電器。
| 規格項目 | 商品資訊 |
|---|---|
| 商品名稱 | 5V 單路繼電器模組 |
| 繼電器型號 | JQC3F-05VDC-C |
| 品牌 | 本體標誌可見，但圖片不足以確認完整品牌名稱 |
| 商品類型 | 單路繼電器控制模組 |
| 繼電器數量 | 1 組 |
| 線圈額定電壓 | 5V DC |
| 控制端接口 | IN、GND、VCC |
| 負載端接口 | 三孔螺絲接線端子 |
| 接點形式 | 一組轉換接點，實際端子排列請量測確認 |
| AC 接點標示 | 10A／250V AC、10A／125V AC |
| DC 接點標示 | 10A／30V DC、10A／28V DC |
| 狀態指示 | 紅色 LED、綠色 LED |
| 電路板顏色 | 藍色 |
| 端子顏色 | 藍色 |
| 觸發電位 | 圖片無法確認，高電位或低電位觸發請實測 |
| 光耦隔離 | 圖片未見明確光耦元件，無法確認 |
| 工作電流 | 圖片未標示 |
| 模組尺寸 | 圖片缺少比例尺，無法準確確認 |
| 相容平台 | Arduino、ESP 系列、單晶片及其他控制電路；須確認輸出電壓與驅動能力 |
| 適用設備 | 照明、風扇、馬達、水泵、電磁閥及一般開關控制設備 |
| 包裝內容 | 單路繼電器模組 × 1 |
| 商品狀況 | 請依實際庫存及賣場設定為準 |
| 產地 | 圖片無法確認 |
實際規格、尺寸、顏色與外觀可能因商品批次或測量方式略有差異，請以收到的實品及本體標示為準。
包裝內容本商品包裝包含：
- JQC3F-05VDC-C 5V 單路繼電器模組 × 1
圖片中未顯示控制線、電源線、螺絲起子、開發板、負載設備或說明書，以上配件不列入標準包裝內容。實際出貨內容請以商品頁面說明為準。
商品狀況圖片顯示商品本體、PCB、繼電器、螺絲端子及 LED 均完整可見，板面可能帶有一般保存或拍攝痕跡。僅憑圖片無法確認商品為全新、二手、庫存品或拆機品，也無法確認是否已完成通電測試。
上架時建議依實際庫存狀況選擇：
- 全新品
- 庫存未用品
- 二手測試品
- 拆機品
若已完成測試，可在商品頁另外註明「已測試繼電器吸合及接點導通正常」。
購買前注意事項- 本模組標示使用 5V DC 供電，接線前請再次確認 VCC、GND 與 IN 腳位。
- 圖片無法確認模組為高電位或低電位觸發，正式接入設備前請先以低風險負載測試。
- 請勿將繼電器外殼標示的 10A 直接視為所有負載都能長時間安全使用的電流。
- 馬達、水泵、電磁閥及電源供應器等負載可能具有較大的啟動電流，應預留足夠容量。
- 若控制市電設備，必須由具備相關知識的人員安裝，並做好絕緣、外殼、防觸電及保險絲保護。
- 操作交流市電前應先切斷電源，不可在通電狀態下觸碰端子或裸露導線。
- COM、NO、NC 的排列請依電路板標示或使用三用電表確認，不應僅憑端子位置猜測。
- 開發板輸出腳位的電壓與驅動能力必須符合模組需求，必要時應使用額外驅動電路。
- 電子零組件可能因反接、過壓、短路、靜電或接線錯誤而損壞。
- 圖片可能因拍攝光線及螢幕設定產生色差，實際顏色以收到的商品為準。
- 未確認的尺寸、工作電流及觸發邏輯，請以實際測量結果為準。
