HW-084 DS3231 高精度實時時鐘模組｜I²C RTC 時間模組／AT24C32 EEPROM／CR2032 備援電池座
HW-084 DS3231 實時時鐘模組是一款適合 Arduino、微控制器、嵌入式系統與電子專案開發使用的 RTC 時間模組，可透過 I²C 介面讀取與設定日期、時間等資訊。

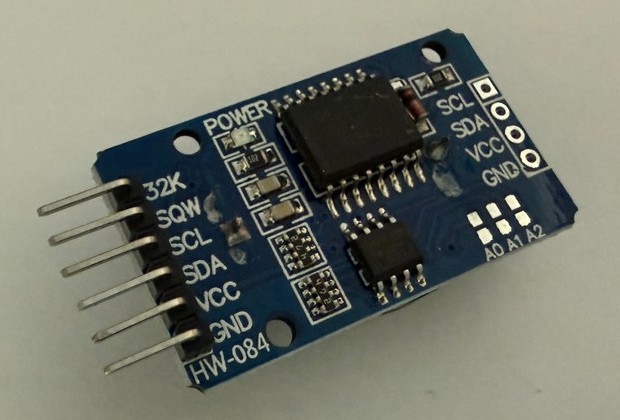

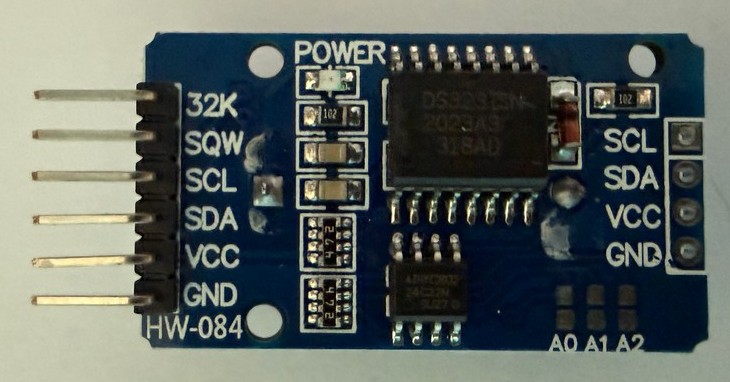

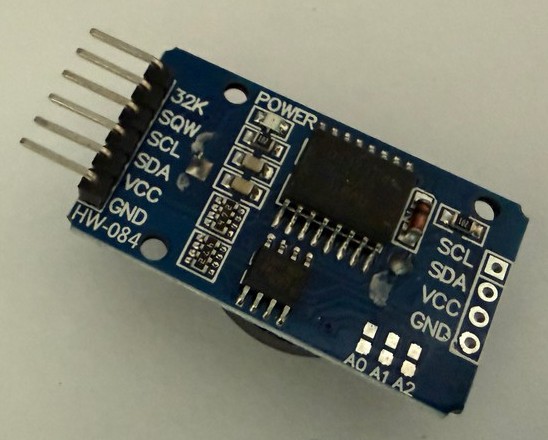

模組正面配置 RTC 主晶片、I²C 接腳、32K 與 SQW 輸出腳位，背面設有 CR2032 鈕扣電池座，可在主系統斷電時維持時鐘持續運作。板上另可見一顆 8-pin IC，依此類模組常見設計，通常作為 AT24C32 系列 EEPROM 使用，但實際型號仍應以晶片標示或測試結果為準。
本商品適合應用於電子時鐘、資料記錄器、定時控制設備、時間戳記系統及各類需要保存日期與時間的開發專案。
NT$ 100
NT$ 120
特色一｜高精度實時時鐘功能
模組可為微控制器或嵌入式設備提供日期與時間資訊，適合需要長時間計時、排程控制或事件時間記錄的應用。
特色二｜I²C 通訊介面
板上提供 SCL、SDA、VCC 與 GND 接腳，可透過 I²C 匯流排與 Arduino、ESP 系列、樹莓派或其他微控制器連接，有助於減少控制腳位使用。
特色三｜CR2032 備援電池設計

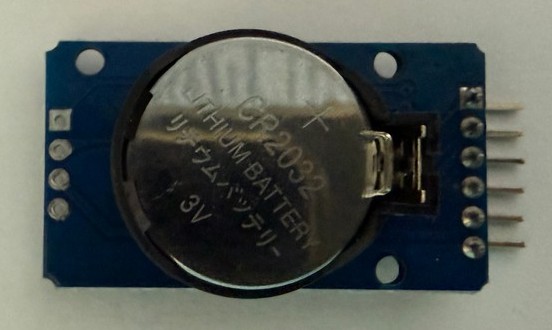

模組背面設有 CR2032 3V 鈕扣電池座。當主系統停止供電時，可由備援電池維持 RTC 計時，避免日期與時間因斷電而重新設定。
特色四｜提供 32K 與 SQW 輸出
板上可見 32K 與 SQW 接腳，可依 RTC 晶片功能提供時鐘或方波輸出，適合需要週期訊號、中斷提醒或同步控制的專案。
特色五｜板載擴充儲存晶片
模組正面配置一顆 8-pin IC，依常見 HW-084 模組架構，通常搭配 AT24C32 EEPROM，可用於儲存設定值、校正資料或少量紀錄資料；實際容量與型號請以晶片標示或實際測試為準。
亮點- DS3231 系列高精度 RTC 實時時鐘應用
- 支援日期與時間讀取、設定及持續計時
- 採用 I²C 通訊介面，接線簡單
- 背面配置 CR2032 鈕扣電池座
- 主電源中斷後仍可維持時間資訊
- 提供 32K、SQW、SCL、SDA、VCC、GND 接腳
- 板上設有電源指示燈
- 具有四個固定孔，方便安裝於開發板或機構內
- 可焊接或使用排針連接
- 適合 Arduino、微控制器及嵌入式開發
本商品適合應用於：
- Arduino 電子時鐘與萬年曆
- 溫度、濕度或環境資料記錄器
- 定時開關與排程控制系統
- 自動澆水、照明或設備控制專案
- 門禁、打卡與事件時間記錄
- 感測器資料時間戳記
- Raspberry Pi 或單板電腦 RTC 擴充
- 微控制器斷電時間保存
- 學生電子實驗與程式教學
- 工程師原型設計、維修與模組替換
| 規格項目 | 商品資訊 |
|---|---|
| 商品名稱 | DS3231 高精度實時時鐘模組 |
| 板號 | HW-084 |
| 品牌 | 無品牌／通用模組 |
| 商品類型 | RTC 實時時鐘模組 |
| RTC 晶片 | DS3231 系列，實際完整料號以晶片標示為準 |
| 擴充記憶體 | 常見為 AT24C32 EEPROM，實際型號請以晶片標示為準 |
| 通訊介面 | I²C |
| 主接腳 | 32K、SQW、SCL、SDA、VCC、GND |
| 側邊焊孔 | SCL、SDA、VCC、GND |
| 位址設定焊盤 | A0、A1、A2 |
| 備援電池 | CR2032 3V 鈕扣電池 |
| 電池配置 | 圖片顯示已安裝 CR2032 電池；實際出貨內容請依商品頁確認 |
| 電源指示 | POWER LED 指示燈 |
| PCB 顏色 | 藍色 |
| 安裝方式 | 排針連接、焊接或螺絲固定 |
| 固定孔 | 4 個 |
| 工作電壓 | 圖片無法確認，使用前請依模組版本及晶片資料確認 |
| 工作電流 | 圖片無法確認 |
| 尺寸 | 圖片無比例尺，無法準確確認 |
| 相容平台 | Arduino、ESP8266、ESP32、STM32、Raspberry Pi及其他支援 I²C 的控制平台 |
| 適用設備 | 微控制器、單板電腦、資料記錄設備、定時控制器 |
| 商品狀況 | 依圖片可見為已裝排針及電池之模組，實際新品或二手狀況請依賣場設定 |
| 產地 | 依實際商品標示 |
實際規格、尺寸、顏色、晶片版本與外觀可能因商品批次或測量方式略有差異，請以收到的實品為準。
包裝內容本商品包裝包含：
- HW-084 DS3231 RTC 實時時鐘模組 × 1
- 排針 × 1 組，圖片顯示已安裝
- CR2032 3V 鈕扣電池 × 1，是否隨貨附贈請依實際出貨設定
- 說明書：圖片未顯示
- 杜邦線或其他配件：圖片未顯示
包裝內容請以實際商品頁面及出貨內容為準。
商品狀況依圖片觀察，PCB、晶片、排針與電池座均已安裝，模組表面可見少量焊接與固定膠痕跡，部分排針可能有輕微歪斜，屬圖片中可辨識之外觀狀況。
商品是否為全新、庫存品、測試品或二手品，僅憑圖片無法確定，請依實際庫存與賣場商品狀況設定為準。
電子模組出貨前建議進行以下基本檢查：
- 外觀及排針完整性
- VCC 與 GND 是否短路
- I²C 裝置是否可正常掃描
- RTC 日期與時間是否可讀寫
- 主電源中斷後是否能維持計時
- 購買前請確認模組尺寸、接腳排列、通訊介面及控制平台是否符合需求。
- 本模組採用 I²C 通訊，使用前請確認主控板的工作電壓與邏輯電位。
- 接線前請確認 VCC、GND、SCL、SDA 等腳位，電源反接可能造成模組損壞。
- 不同批次可能採用不同 PCB、EEPROM 晶片、充電電路或元件配置。
- 使用 CR2032 一次性鋰電池時，應確認模組是否具有充電電路；若模組會對電池充電，不應直接搭配不可充電電池。
- A0、A1、A2 焊盤通常與板載 EEPROM 位址設定相關，焊接前請先查閱實際電路。
- 32K 與 SQW 接腳的輸出功能需配合程式與暫存器設定。
- 圖片可能因拍攝光線、螢幕設定或商品批次而產生色差。
- 靜電、過電壓、短路、錯誤接線或焊接過熱均可能造成電子零組件損壞。
- 圖片中出現的 CR2032 電池不代表一定隨貨附贈，請於商品頁明確註明。
- 未經實測確認的電壓、電流、EEPROM 容量與完整晶片料號，應以實品標示及測試結果為準。
