DS18B20 數位溫度感測模組／單匯流排測溫模組／Arduino 開發板適用
DS18B20 數位溫度感測模組是一款適合電子開發、溫度監控及自動控制專案使用的測溫模組，採用 DS18B20 數位溫度感測元件，具備數位溫度輸出、1-Wire 單匯流排通訊及三線式接線等特色。
模組板上已配置感測元件、電阻及指示元件，並清楚標示 VCC、DQ、GND 接腳，方便與 Arduino、ESP32、ESP8266、Raspberry Pi、8051、AVR、PIC 等控制器連接。
無論應用於環境溫度監控、設備溫度偵測、智慧家庭、教學實驗或自動控制系統，都能提供簡單、實用且容易整合的數位測溫功能。模組採用小型藍色 PCB 電路板設計，適合麵包板測試、線路開發及嵌入式專案使用。
NT$ 45
NT$ 60
特色一｜DS18B20 數位溫度感測
採用 DS18B20 數位溫度感測元件，可直接輸出數位溫度資料，減少類比訊號轉換及外部 ADC 電路需求。
相較於類比式溫度感測器，數位輸出較不容易受到長距離傳輸及類比雜訊影響，適合微控制器溫度監控專案使用。
特色二｜1-Wire 單匯流排通訊
DS18B20 採用 1-Wire 單匯流排通訊方式，主要透過一條 DQ 資料線進行資料交換，可有效減少控制器所需使用的 I/O 接腳數量。
每顆 DS18B20 一般具有獨立識別碼，可在適當的線路與程式設計下，於同一資料匯流排連接多個感測器。
特色三｜VCC、DQ、GND 三線式接口
電路板接線端清楚標示：
- VCC：電源正極
- DQ：數位資料訊號
- GND：電源接地
接腳定義清楚，方便使用杜邦線、麵包板或其他連接方式進行測試及專案整合。
特色四｜小型模組化電路板

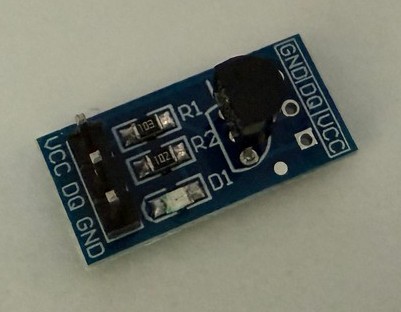

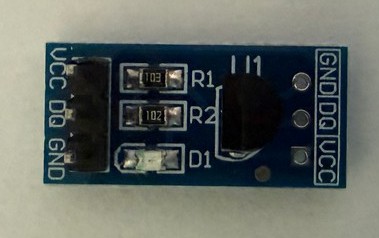

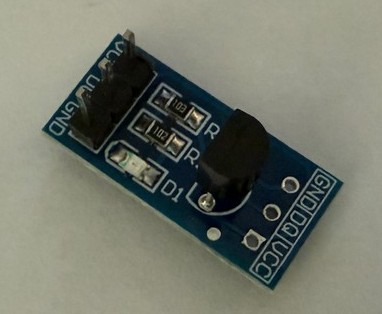

模組採用長條形藍色 PCB 設計，板上可見：
- DS18B20 TO-92 封裝感測元件
- VCC、DQ、GND 三針排針
- 電阻元件
- D1 指示元件
- 另一側 VCC、DQ、GND 焊接孔位
兩側皆有接點標示，方便依不同安裝方式焊接導線或連接排針。
特色五｜適合多種溫度監控專案
可搭配各類微控制器與開發板，應用於：
- 室內環境溫度監控
- 機箱或設備內部測溫
- 智慧家庭控制
- 散熱系統控制
- 電子實驗與程式教學
- 溫度記錄器
- 過熱警示系統
- 自動風扇控制
- 採用 DS18B20 數位溫度感測元件
- 支援 1-Wire 單匯流排通訊
- 數位訊號輸出，方便微控制器讀取
- VCC、DQ、GND 接腳標示清楚
- 模組化設計，減少自行搭建周邊電路的時間
- 可搭配 Arduino、ESP32、ESP8266 等開發板
- 支援多點溫度感測應用
- 體積小巧，適合嵌入設備或實驗電路
- 適合學生、Maker、工程師及電子工作室使用
本商品適合應用於：
- Arduino 溫度顯示器
- ESP32／ESP8266 網路溫度監控
- Raspberry Pi 環境監測系統
- 機箱、控制箱及設備內部溫度偵測
- 電子設備散熱風扇自動控制
- 智慧家庭與物聯網 IoT 專案
- 溫度資料記錄器
- 高低溫警示裝置
- 微控制器程式設計教學
- 麵包板電子電路實驗
- DIY 電子製作及專題開發
- 電子設備維修、替換或功能擴充
| 規格項目 | 商品資訊 |
|---|---|
| 商品名稱 | DS18B20 數位溫度感測模組 |
| 商品編號 | WCST-SEN-0002 |
| 品牌 | 無品牌／通用型模組 |
| 核心元件 | DS18B20 數位溫度感測器 |
| 商品類型 | 數位溫度感測模組 |
| PCB 顏色 | 藍色 |
| 感測器封裝 | TO-92 |
| 通訊介面 | 1-Wire 單匯流排 |
| 接腳名稱 | VCC、DQ、GND |
| 接腳數量 | 3 Pin |
| 輸出方式 | 數位溫度資料 |
| 一般工作電壓 | DC 3.0V～5.5V |
| 一般測溫範圍 | 約 -55°C～+125°C |
| 一般測量精度 | 約 ±0.5°C，適用特定溫度區間 |
| 一般解析度 | 可程式設定為 9～12 bit |
| 板載元件 | DS18B20、電阻、D1 指示元件、排針 |
| 相容平台 | Arduino、ESP32、ESP8266、Raspberry Pi、AVR、PIC、8051 等 |
| 適用設備 | 微控制器、開發板、嵌入式系統及溫控裝置 |
| 安裝方式 | 排針連接、杜邦線連接或焊接導線 |
| 模組尺寸 | 圖片無法準確確認，請以實際測量為準 |
| 商品重量 | 圖片無法確認 |
| 包裝內容 | DS18B20 數位溫度感測模組 × 1 |
| 商品狀況 | 請依實際銷售頁面設定 |
| 產地 | 依實際商品批次或包裝標示 |
包裝內容工作電壓、測溫範圍、精度及解析度為一般 DS18B20 元件常見規格。不同模組批次、元件來源及使用環境可能有所差異，實際規格請以商品本體、供應商資料或實際測試結果為準。
本商品包裝包含：
- DS18B20 數位溫度感測模組 × 1
不包含：
- Arduino 或其他控制器
- 杜邦線
- 麵包板
- 電源供應器
- 顯示器
- 防水探頭
- 圖片中未展示的其他配件
包裝內容請以實際商品頁面及出貨內容為準。
商品狀況本商品為電子零組件模組，圖片中可見藍色 PCB 電路板、DS18B20 感測元件、三針排針、電阻及相關焊接接點。
實際商品的 PCB 色澤、元件字樣、排針形式、焊點外觀及零件配置，可能因生產批次不同而略有差異，但不影響其基本用途。
若銷售商品為全新品，出貨前可進行基本外觀檢查；若為庫存品或二手品，則可能具有些微氧化、刮痕、焊接痕跡或保存痕跡，實際狀況請以商品圖片及頁面標示為準。
購買前注意事項- 本商品為電子開發模組，不是可獨立顯示溫度的成品，需搭配微控制器、程式及相關線路使用。
- 接線前請確認 VCC、DQ、GND 腳位定義，避免電源反接或接錯訊號腳。
- 供電電壓不可超過感測器及模組可承受範圍，否則可能造成永久損壞。
- DS18B20 採用 1-Wire 通訊，使用前需準備相對應的程式庫或自行撰寫通訊程式。
- 多顆感測器共用資料線時，需正確讀取及管理每顆感測器的識別碼。
- 長距離配線可能受到線材長度、電磁干擾、接點品質及上拉電阻配置影響。
- 本模組圖片顯示的感測元件不是防水探頭，不適合直接浸入水中或高濕度液體環境。
- 若應用於水溫、魚缸、鍋爐或戶外環境，應選用具有密封處理的防水型 DS18B20 探頭。
- 焊接時應避免長時間高溫加熱感測器及 PCB 焊盤。
- 電子零件可能因靜電、短路、過壓、反接或操作不當而損壞，安裝前請做好防靜電措施。
- 圖片可能因拍攝光線、螢幕設定及商品批次而產生色差。
- 實際尺寸、測量精度與元件版本請以收到的實品及實際測試結果為準。
