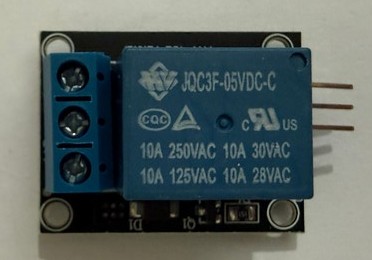

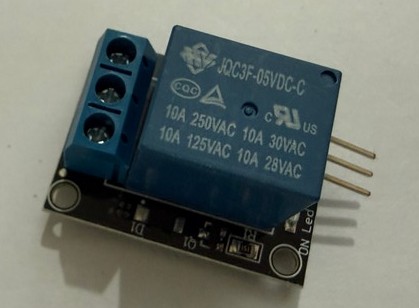

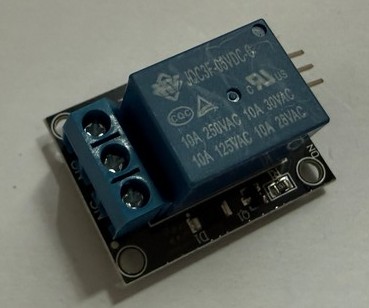

JQC3F-05VDC-C 5V 單路繼電器模組｜10A 負載控制／三端子輸出／開發板控制適用｜短板

特色一｜5V 繼電器控制

搭載型號為 JQC3F-05VDC-C 的電磁繼電器，線圈額定電壓由本體標示可確認為 5V DC，適合搭配常見的 5V 控制電路使用。

特色二｜單路負載開關控制

提供一組繼電器輸出，可由微控制器或其他控制訊號控制外接設備的開啟與關閉，適合製作自動化控制、遠端開關及感測器連動裝置。

特色三｜三位螺絲端子設計

模組配置三位螺絲接線端子，通常用於繼電器的：

• COM 公共端
• NO 常開端
• NC 常閉端

不需直接焊接負載線材，安裝及後續維護較為方便。實際端子排列請以電路板上的標示為準。

特色四｜三針控制接口

側邊設有三支排針，通常用於電源、接地與控制訊號連接，可搭配杜邦線或開發板控制線使用。圖片未完整顯示腳位文字，接線前應確認電路板標示。

特色五｜固定孔與狀態指示元件

電路板四角設有固定孔，可使用螺絲或支柱安裝於機箱、底板或實驗平台。板上另可見 LED 與驅動元件，便於模組控制與狀態顯示；實際指示方式須以通電測試為準。

• 搭載 JQC3F-05VDC-C 5V 電磁繼電器
• 單路開關控制設計
• 繼電器本體標示最高 10A 負載等級
• 三位螺絲端子，負載接線便利
• 三針控制接口，適合開發板連接
• 具備常開、常閉與公共端接線方式
• 四角固定孔，方便安裝於專案設備
• 適合 Arduino、微控制器及自動控制應用

本商品適合應用於：

• Arduino 繼電器控制實驗
• 微控制器輸出擴充
• 燈具與照明設備開關控制
• 直流風扇及小型馬達控制
• 電磁閥或水泵開關控制
• 溫度、濕度或液位感測器連動
• 智慧家庭與遠端控制專案
• 自動化設備及教學實驗
• 電子設備維修、替換或原型開發
• 學生、工程師、工作室及電子愛好者使用

繼電器外殼上的部分直流負載文字因圖片解析度有限，無法完全辨識。商品上架前建議以實品近距離確認，避免誤植額定規格。

本商品包裝包含：

• JQC3F-05VDC-C 5V 單路繼電器模組 × 1

不包含：

• Arduino 或其他開發板
• 杜邦線
• 電源供應器
• 負載設備
• 安裝螺絲與支柱

包裝內容請以實際商品頁面及出貨內容為準。

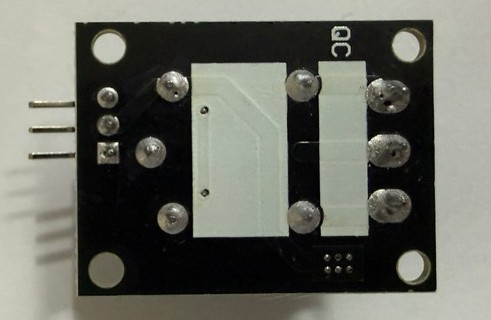

依圖片可見商品為一組已安裝繼電器、螺絲端子及控制排針的完整電路模組。電路板正面與背面均有實拍照片，可見板體、焊點及固定孔配置。

圖片中未看到原廠包裝、說明書或其他配件，因此是否為全新品、庫存品或測試品，建議依實際庫存狀況標示。出貨前可進行外觀、線圈吸合與接點導通測試。

1. 本模組的繼電器線圈額定電壓為 5V DC，請勿直接接入過高電壓。
2. 購買前請確認控制板的輸出電壓、輸出電流及觸發方式是否相容。
3. 圖片無法確認模組採高電位或低電位觸發，使用前應先測試或確認板上電路。
4. 接線前請確認 VCC、GND、IN 及 COM、NO、NC 的實際位置。
5. 負載工作電流應保留安全餘量，不建議長時間在繼電器標示的最大額定值下運作。
6. 交流市電具有觸電、短路及火災風險，應由具備相關電氣知識的人員施工。
7. 控制端低壓線路與交流高壓線路應保持足夠距離，並使用絕緣外殼保護。
8. 馬達、電磁閥等感性負載在啟動與關閉時可能產生突波，應搭配適當的保護元件。
9. 安裝或更改接線前，務必先切斷所有電源。
10. 圖片中的顏色、焊點及元件外觀可能因生產批次不同而略有差異。
11. 未由圖片確認的尺寸、觸發電流及完整負載規格，請以實品測量或測試結果為準。
