[ALC06] Perak Lights-Arduino的霹靂燈實驗

這次,我們藉由一個類似霹靂燈的小專案來實現數位輸出控制的模型

Jason Chin 2019/9/23

這個範例是學習利用數位輸出 High / Low 控制 Output 端的 LED 明滅,排成一排的10顆 LED 燈中來回的循序亮滅,像 Jason 小時看電視影集”李麥克”的霹靂車的燈一樣

在這個練習中,可以學到陣列的應用,流程的控制,對數位 port(digital port) 的控制等等

硬體需求

• Arduino 電路板
• LED 發光二極體*10
• 220 ohm 電阻
• 連接電線
• 麵包板

LED 長腳端(正電端) 連接220 ohms 電阻後,電阻另一端再連到 Pin 9  輸出端

2016-07-14 Perak-00

程式碼

 /* Filename:Perak_Light
   Date:2016/7/14
   Design By Jason Ching
 */
int i=2;
const int ledrun[10]={2,3,4,5,6,7,8,9,10,11}; //led port

void setup(void){
for(int i=0;i<10;i++) {
      pinMode(ledrun[i],OUTPUT);
      digitalWrite(ledrun[i],HIGH);
      }
}

void loop(void){
  for (i=0;i<=9;i++) {
   digitalWrite(ledrun[i],LOW);
   delay(60);
   if ( (i>=0) && (i<10) ) {
   digitalWrite(ledrun[i-1],HIGH);
   }
  }
      delay(60);
      digitalWrite(ledrun[9],HIGH);

  for (i=10;i>=0;i–)
  {
   digitalWrite(ledrun[i],LOW);
   delay(60);
   if ( (i<=10) && (i>=0)){
   digitalWrite(ledrun[i+1],HIGH);
   }
  }
      delay(60);
      digitalWrite(ledrun[0],HIGH);

   delay(1000);    //跑一輪後讓第一個LED燈暫停一下

}

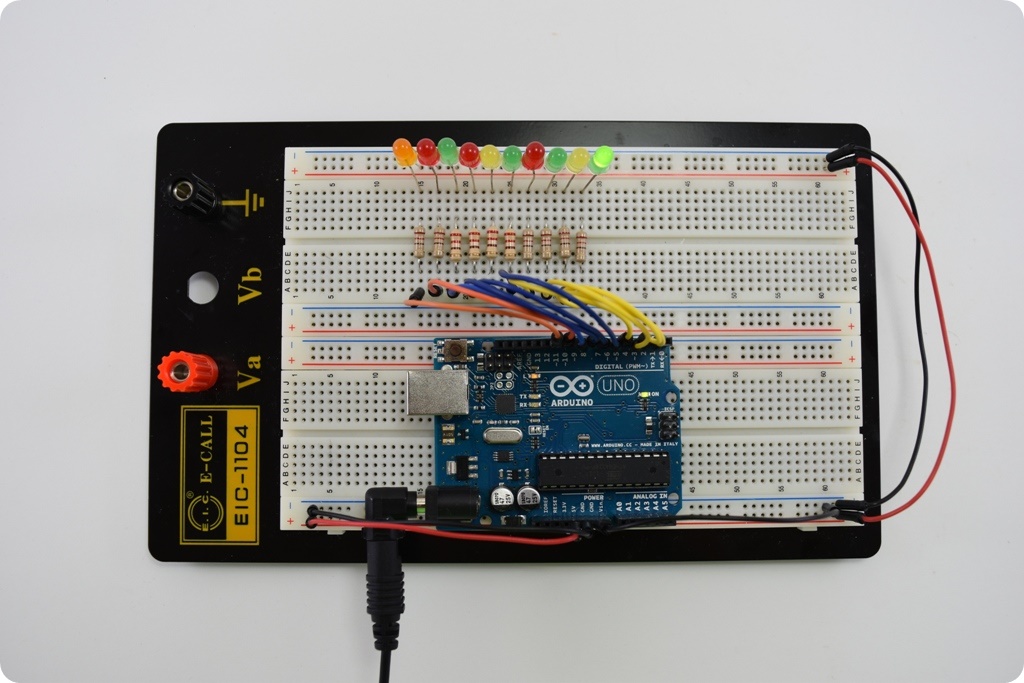

相片

文章pdf檔歡迎下載
