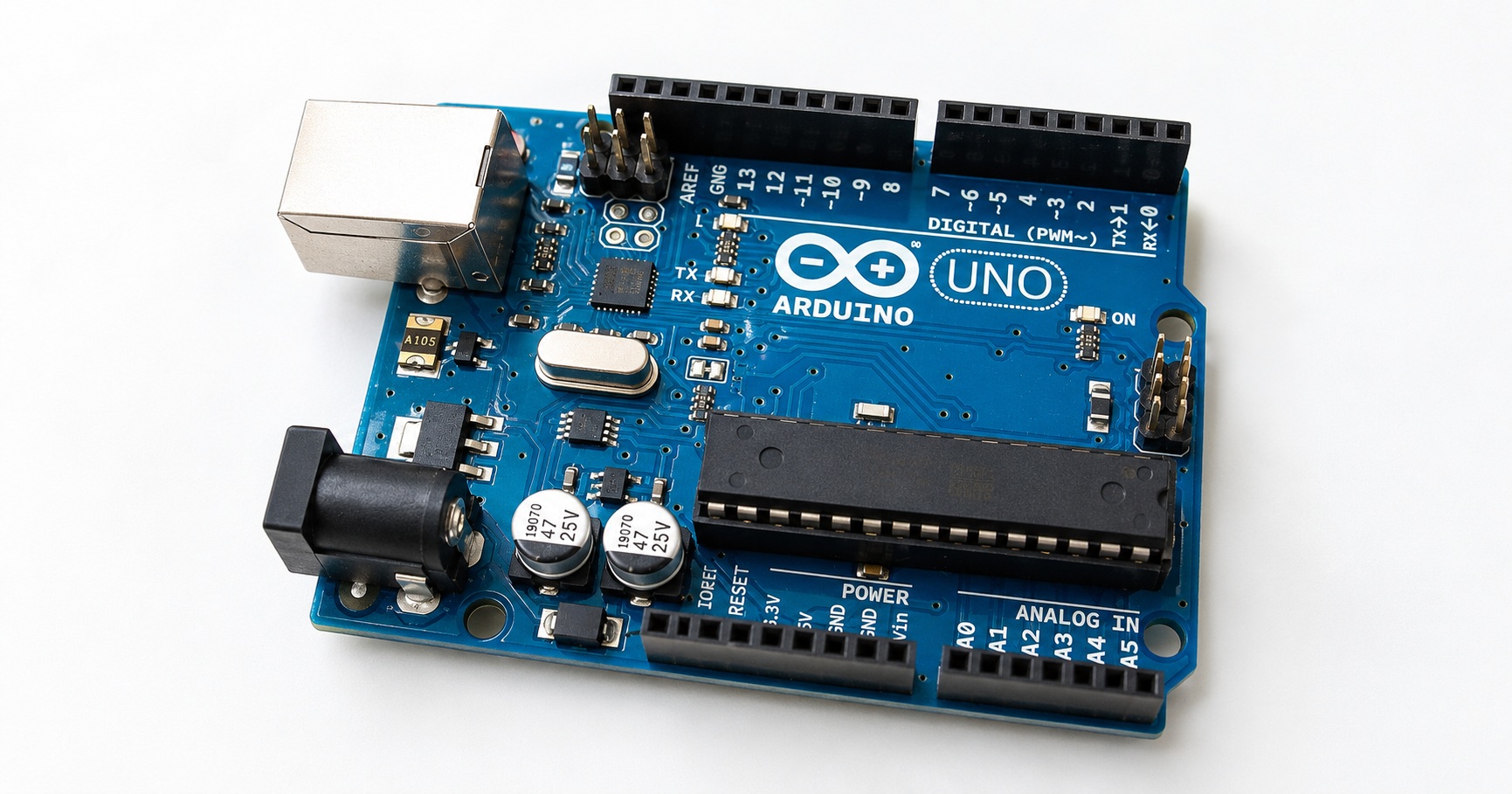

第4章 Arduino 基礎電學入門：歐姆定律、LED 電阻計算與供電教學

學習目標

本章將帶你建立 Arduino 入門所需的基礎電學觀念，認識電壓、電流、電阻與功率之間的關係。

你也會學會使用歐姆定律計算 LED 限流電阻，了解 Arduino Uno 的供電方式、共地原則，以及如何避免常見的接線錯誤。

• 了解電壓、電流、電阻與功率的基本概念。
• 理解歐姆定律的實際應用。
• 學會計算 LED 限流電阻。
• 建立 Arduino 電源與電路設計的基本觀念。
• 避免初學者最常見的接線錯誤。

為什麼學 Arduino 要先學電學？

很多人認為 Arduino 主要是寫程式，因此只要會 C/C++ 就足夠。實際上，Arduino 的核心價值在於透過程式控制真實世界的電子元件。

無論是點亮 LED、控制馬達、讀取溫度、操作 LCD、控制繼電器或接收按鍵訊號，都必須讓電流在正確的電路中流動。

• LED 一接就燒掉。
• Arduino 自動重新開機。
• 馬達無法轉動。
• LCD 顯示異常。
• 感測器數值不穩定。

如果不理解基本電學，就很難判斷問題究竟來自程式、接線、供電還是元件規格。因此，建立基礎電學觀念，是學習 Arduino 最重要的起點之一。

什麼是電？

電可以理解為電子在導體中移動所形成的現象。在金屬導線中，自由電子會因電壓的推動而移動，形成電流。

初學者可以使用水流來理解電路。這個比喻雖然簡化了真實情況，但有助於掌握電壓、電流、電阻與功率的基本關係。

• 電壓（Voltage）像水壓，提供推動力。
• 電流（Current）像水流，代表流動的大小。
• 電阻（Resistance）像水管對水流的限制。
• 功率（Power）像水流做功的能力。

電壓、電流、電阻與功率

電壓（Voltage）

電壓是推動電子流動的力量，單位為伏特（Volt，V）。若沒有電位差，電流就不會依預期流動。

Arduino Uno R3 常見的電壓來源如下。不同開發板的工作電壓可能不同，例如許多 ESP32 開發板採用 3.3V 邏輯，因此連接模組前必須先確認規格。

電流（Current）

電流表示電荷流動的大小，單位為安培（Ampere，A）。以水流比喻，水流越大代表單位時間內流過的水越多；電流越大，代表單位時間內流過導線的電荷越多。

Arduino Uno 的每個 I/O 腳位只能承受有限電流，因此不能直接驅動高功率 LED、大型馬達或其他高耗電設備。這些負載通常需要電晶體、MOSFET、驅動模組或獨立電源。

電阻（Resistance）

電阻是阻礙電流流動的能力，單位為歐姆（Ω）。在電壓固定的情況下，電阻越大，電流越小；電阻越小，電流越大。

• LED 限流。
• Pull-up 上拉電阻。
• Pull-down 下拉電阻。
• 分壓電路。
• 感測器訊號調整。

功率（Power）

功率表示元件每秒消耗或輸出的能量，單位為瓦特（W）。在直流電路中，可使用 P = V × I 計算功率。

已知：
V = 5V
I = 0.02A

P = V × I
P = 5 × 0.02
P = 0.1W

計算結果為 0.1W，因此一般 Arduino LED 電路使用 1/4W（0.25W）電阻通常已足夠。不過仍應依實際電壓、電流與散熱條件重新確認。

電壓、電流與電阻的關係

電壓、電流與電阻之間有密切關係。電阻不變時，提高電壓會增加電流；電壓不變時，提高電阻會降低電流。

這個關係稱為歐姆定律（Ohm's Law）。只要知道其中兩個數值，就能計算第三個數值。

V = I × R
I = V ÷ R
R = V ÷ I

LED 為什麼一定要串接電阻？

LED 不能直接視為一般燈泡接上 5V 使用。不同顏色與型號的 LED 都有各自的順向壓降（Forward Voltage）與建議工作電流。

以下使用常見紅色 LED 作為計算範例。實際設計時，應以元件資料表提供的規格為準。

計算 LED 限流電阻

Arduino Uno 的 Digital 腳位輸出約為 5V。若紅色 LED 的順向電壓約為 2V，剩餘的 3V 必須由串聯電阻承受。

電阻承受電壓：
5V - 2V = 3V

使用歐姆定律：
R = V ÷ I
R = 3 ÷ 0.02
R = 150Ω

理論計算值為 150Ω。實務上常選擇 220Ω 或 330Ω，因為亮度通常已足夠，同時能降低電流並增加 LED 與 Arduino I/O 腳位的安全裕度。

沒有串接電阻會發生什麼事？

Arduino 5V
    │
    LED
    │
   GND

若 LED 沒有串接限流電阻，電流可能快速上升，造成 LED 過熱或燒毀，也可能使 Arduino I/O 腳位過載。

因此，限流電阻不是可有可無的配件，而是保護 LED 與控制腳位的重要元件。

Arduino Uno 的供電方式

USB 供電

USB 供電是最簡單、最常見的方式，適合學習、實驗與程式開發。使用 USB 連接電腦時，通常可以同時供電、上傳程式與進行序列埠通訊。

DC Jack 供電

DC Jack 可連接外部變壓器。Arduino Uno 常見的建議輸入範圍為 7～12V，實際使用仍應確認開發板版本與官方規格。

輸入電壓過低可能使板上穩壓後的電壓不足；輸入電壓過高則會增加線性穩壓器的發熱。

VIN 腳位供電

VIN 可作為外部電源輸入端。使用 VIN 時必須確認極性與輸入電壓範圍。

VIN 不是穩定的 5V 輸出腳位，不可把需要 5V 的模組直接當作由 VIN 供電。

共地（Common Ground）的重要性

Arduino 與外部模組、驅動器或獨立電源共同工作時，通常必須建立共同的參考地，也就是共地（Common Ground）。

共地讓 Arduino 的輸出訊號與外部設備使用相同的電位基準。若缺少共同參考，邏輯 HIGH 與 LOW 可能無法被正確判斷。

Arduino GND ─────── Relay GND
      │
      └──────────── Power GND

• 控制訊號可能不穩定。
• 模組可能完全沒有反應。
• UART、I²C 等通訊可能失敗。
• 感測器讀值可能跳動或出現異常。

共地是電子電路最容易被忽略、卻非常重要的基本觀念。使用多組電源時，也必須確認是否允許共地，並避免錯誤並聯不同電壓輸出。

初學者最容易犯的接線錯誤

錯誤一：LED 沒有串接電阻

LED 直接接到電源或 Arduino I/O 腳位，可能造成 LED 燒毀與控制腳位過載。應依電源電壓、LED 順向壓降與目標電流計算限流電阻。

錯誤二：電源正負極接反

將 GND 與 5V 接反，可能造成短路或元件損壞。接通電源前，應再次核對電源正極、GND、模組腳位標示與麵包板電源軌。

錯誤三：把 12V 接到 5V 腳位

Arduino Uno 的 5V 腳位只能使用符合規格的 5V 電源。將 12V 直接接到 5V 腳位，可能立即損壞開發板與其他已連接元件。

外部 7～12V 電源應接到適當的 DC Jack 或 VIN 輸入端，不可任意接入 5V 或 I/O 腳位。

錯誤四：只接訊號線，沒有連接 GND

有些電路的程式與訊號腳位看似都正確，但外部模組仍沒有反應，常見原因就是 Arduino 與模組之間沒有共地。

檢查外部模組時，除了 VCC 與訊號線，也要確認 GND 是否正確連接。

本章實作練習

在正式開始撰寫 Arduino 程式之前，可以先完成以下練習，建立量測、辨識元件與基本接線能力。

量測與接線前應先確認萬用電表檔位與探棒位置，避免在電流檔直接跨接電源，造成短路或燒斷保險絲。

1. 使用萬用電表量測 Arduino Uno 的 5V 與 3.3V 電源腳位。
2. 找出 220Ω 與 10kΩ 電阻，練習辨識電阻色碼。
3. 將 LED 與 220Ω 電阻串聯後接至 Breadboard，確認 LED 極性與接線方式。
4. 分別觀察 USB 與外部電源供電的使用方式，不要將不確定可並聯的電源任意混接。

常見問題與故障排除

LED 完全不亮，應該先檢查什麼？

先確認 LED 長腳與短腳方向是否正確，再檢查限流電阻是否與 LED 串聯、GND 是否連接，以及輸出腳位是否真的有電壓。

也可以使用萬用電表量測 LED 兩端電壓，或用已知正常的 LED 與電阻交叉測試。

Arduino 一接上馬達就重新開機，原因是什麼？

常見原因是馬達啟動電流過大，使 Arduino 供電電壓瞬間下降。馬達不應直接由 I/O 腳位驅動，通常需要馬達驅動器、外部電源與適當的反向電動勢保護。

使用外部電源時，應依驅動模組規格確認是否需要共地，並避免把馬達電流直接流經 Arduino 板上的 5V 穩壓路徑。

為什麼感測器數值一直跳動？

可能原因包括電源不穩、GND 未共地、接線鬆動、導線過長、類比輸入懸空或缺少必要的濾波。

建議先確認供電電壓與共地，再縮短導線、固定接點，並依感測器資料表檢查是否需要去耦電容、上拉電阻或軟體平均處理。

本章重點整理

• 電壓提供推動力，電流表示電荷流動大小，電阻限制電流，功率表示能量消耗或輸出速率。
• 歐姆定律可用 V = I × R、I = V ÷ R 與 R = V ÷ I 表示。
• LED 必須串接適當的限流電阻，不能直接接到 5V 或 Arduino I/O 腳位。
• Arduino Uno 常見供電方式包括 USB、DC Jack 與 VIN。
• Arduino 與外部模組共同工作時，通常必須共地。
• 接通電源前應確認電壓、極性、元件規格與接線，避免短路或過壓。

下一章預告

下一章將進入 Arduino IDE 安裝、第一支 Blink 程式與程式基本架構。你將認識 setup()、loop()、程式上傳流程與 Serial Monitor，並開始把本章的電學觀念應用到實際電路。
