本章聚焦於 Arduino Uno R3 的硬體架構、腳位、供電與通訊介面，協助初學者建立正確的開發板硬體觀念。
完成本章後，你將能辨識開發板上的主要元件，理解 Digital、Analog、PWM、UART、I²C 與 SPI 的用途，並完成初次連線與基本測試。
Arduino Uno R3 採用 5V 邏輯。接線前應先確認外部模組的工作電壓、輸入容許範圍、電流需求與共地條件，避免損壞開發板或周邊元件。
本章學習目標
- 認識 Arduino Uno R3 的整體硬體架構。
- 了解 USB、DC Jack、Reset、ATmega328P、USB 通訊晶片與 ICSP 接頭的用途。
- 分辨 Digital、Analog、PWM、UART、I²C 與 SPI 腳位。
- 了解 USB、DC Jack、VIN、5V 與 3.3V 的供電方式與安全限制。
- 掌握 I/O 電壓、電流與共地等基本電氣觀念。
- 完成 Uno R3 的初次連線、上傳與硬體檢查。
Arduino Uno R3 是什麼？
Arduino Uno R3 是 Arduino 家族中最經典、也是最常見的開發板之一。「Uno」在義大利文中代表「一」，象徵 Arduino 系列的重要里程碑；「R3」表示 Revision 3，也就是第三版硬體設計。
Uno R3 的核心為 ATmega328P 微控制器，具備數位輸入輸出、類比輸入、PWM，以及 UART、I²C、SPI 等通訊介面，適合用於程式設計入門、電子電路教學、感測器控制、原型設計與 Maker 專案。

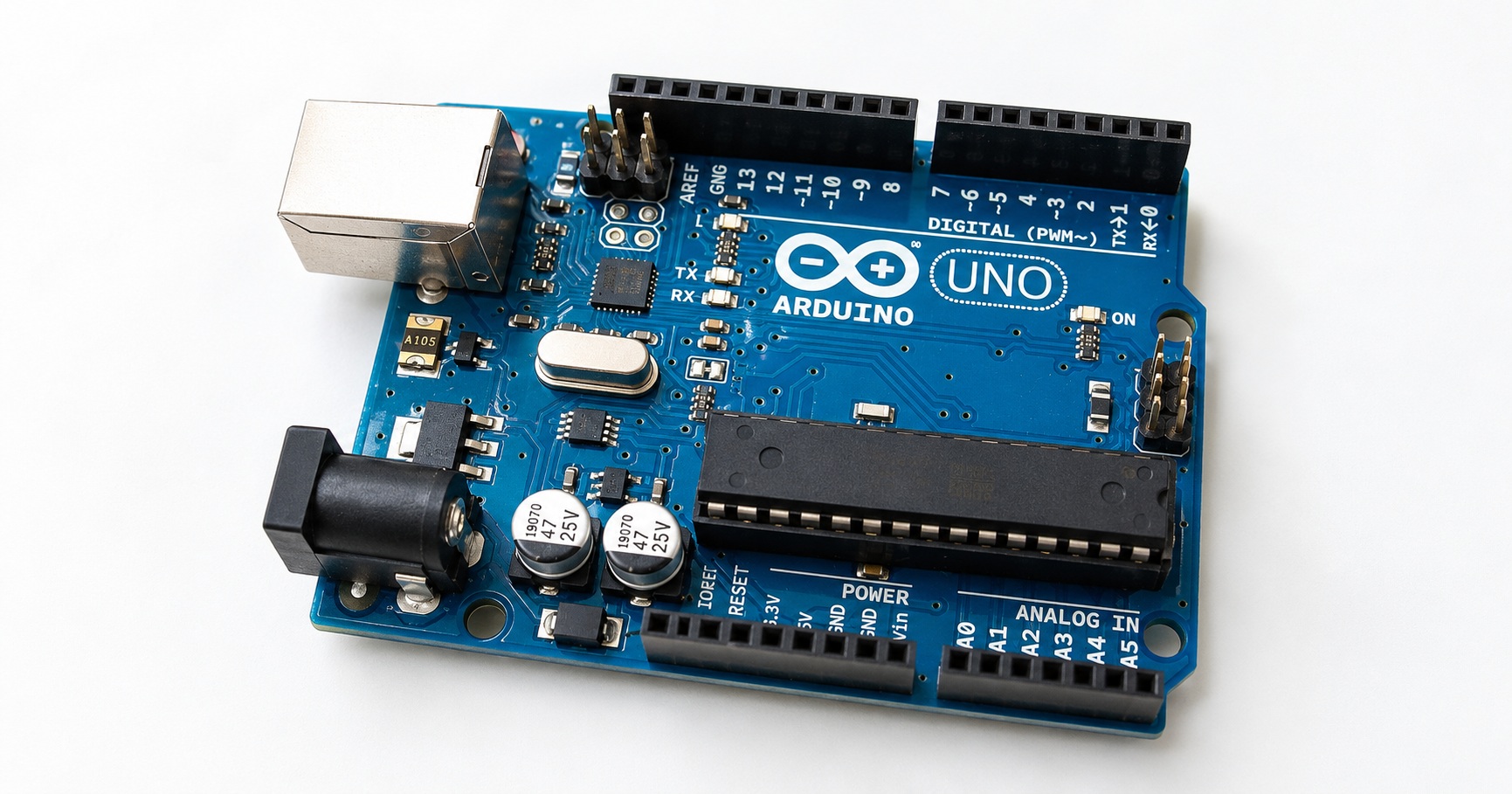

Arduino Uno R3 外觀與主要區域
當你拿起一塊 Arduino Uno R3，會看到許多元件與接頭。第一次接觸時可能覺得複雜，但每個區域都有明確用途。
- USB Type-B 接頭
- DC 電源插座（DC Jack）
- Reset 按鈕
- ATmega328P 微控制器
- USB 通訊晶片（官方板多為 ATmega16U2，相容板常見 CH340）
- Digital Pins（D0～D13）
- PWM 腳位（D3、D5、D6、D9、D10、D11）
- Analog Pins（A0～A5）
- Power Header
- ICSP 接頭
- ON、L、TX、RX LED 指示燈
USB Type-B 接頭
USB Type-B 接頭主要有兩個用途：為 Arduino 提供 5V 電源，以及將 Arduino IDE 編譯完成的程式上傳至開發板。
上傳程式時，電腦會透過 USB 與板上的 USB 通訊晶片建立連線，再把程式傳送給 ATmega328P。
USB 線材注意事項
部分 USB 線只有充電功能，沒有資料傳輸線路。若 Arduino IDE 找不到序列埠，應先確認 USB 線是否支援資料傳輸，再檢查驅動程式、USB 連接埠與開發板型號。
DC Jack 外部電源輸入
除了 USB 供電外，Arduino Uno R3 也可以透過 DC Jack 連接外部電源。一般建議輸入 7V～12V。
Uno R3 可接受較寬的輸入範圍，但低於建議值時，5V 電源可能不穩定；高於建議值時，板上的線性穩壓器會產生更多熱量。外部電源會先經過板上的穩壓電路，再供應給 ATmega328P 與其他電路。
外部供電安全限制
不建議長時間使用 15V 或更高的輸入電壓，因為板上的線性穩壓器可能因散熱不足而過熱。
馬達、繼電器、大功率 LED 或多個模組通常不應直接由 Uno R3 的 5V 腳位大量取電。這類負載應使用獨立電源與適當驅動電路，並與 Arduino 共地。
Reset 按鈕
Reset 按鈕用於重新啟動 ATmega328P。按下後，微控制器會重新開機，先執行 setup()，再重新進入 loop()。
Reset 不會刪除已上傳的程式，只會讓目前程式從頭開始執行。除錯、重新測試初始化流程或讓裝置恢復初始狀態時都可使用。
ATmega328P 微控制器
ATmega328P 是 Arduino Uno R3 的核心，負責執行程式、控制 GPIO、產生 PWM、讀取 ADC，以及處理 UART、I²C 與 SPI 通訊。
Uno R3 的資源足以應付多數入門專案，但 SRAM 只有 2 KB。使用大型字串、陣列、顯示緩衝區或多個函式庫時，應特別注意記憶體用量。
| 項目 | 規格 |
|---|---|
| CPU | 8-bit AVR |
| 工作頻率 | 16 MHz |
| Flash | 32 KB（部分保留給 Bootloader） |
| SRAM | 2 KB |
| EEPROM | 1 KB |
| 工作電壓 | 5V |
USB 通訊晶片
Arduino Uno R3 需要 USB 通訊晶片，才能讓電腦透過 USB 與 ATmega328P 溝通。官方 Uno R3 通常使用 ATmega16U2，許多相容板則使用 CH340。
- 建立 USB 虛擬序列埠（COM Port）。
- 協助程式上傳。
- 支援 Arduino 與電腦之間的序列資料傳輸。
CH340 驅動程式問題
使用 CH340 相容板時，Windows 若沒有自動辨識裝置，可能需要安裝對應驅動程式。安裝前應先確認晶片型號，並從可信任來源取得驅動程式。
Digital Pins（D0～D13）
Arduino Uno R3 提供 14 個數位輸入輸出腳位，編號為 D0～D13。這些腳位可用於控制 LED、按鍵、繼電器、蜂鳴器、數位感測器與通訊模組。
每個數位腳位可由程式設定為 INPUT、INPUT_PULLUP 或 OUTPUT。接線前應確認外部訊號不超過 Uno R3 的邏輯電壓範圍。
D0 與 D1 的 UART 功能
D0 同時是 RX，D1 同時是 TX，兩者用於 UART 序列通訊。因為程式上傳與序列監控也會使用這組介面，上傳程式時應避免讓外部模組持續占用 D0、D1。
I/O 腳位電流與電壓限制
Arduino Uno R3 採用 5V 邏輯。外部訊號輸入前，應確認電壓不超過腳位允許範圍，也不可把只能接受 3.3V 的模組直接接到 5V 輸出訊號。
單一 I/O 腳位不應直接驅動馬達、繼電器或大功率 LED。實務設計通常應將每個腳位的工作電流控制在約 20 mA 以內；需要較大電流時，應使用電晶體、MOSFET、驅動 IC 或專用模組。
PWM 腳位
Uno R3 支援 PWM 的腳位為 D3、D5、D6、D9、D10 與 D11，板上通常以波浪符號「~」標示。
PWM 並不是真正的連續類比電壓，而是利用快速切換高低電位改變平均輸出效果。Arduino 程式中可使用 analogWrite() 設定 0～255 的 PWM 值。
- LED 調光
- 直流馬達調速
- 蜂鳴器音效
- 其他需要可調平均輸出的應用
Analog Pins（A0～A5）
Arduino Uno R3 提供 6 個類比輸入腳位，編號為 A0～A5，可用於讀取可變電阻、光敏電阻、溫度感測器與其他類比電壓訊號。
Uno R3 的 ADC 解析度為 10 位元，在預設參考電壓條件下，可將約 0～5V 的輸入電壓轉換為 0～1023 的數值。實際量測前應確認輸入電壓不超過允許範圍。
A4 與 A5 的 I²C 功能
A4 同時是 SDA，A5 同時是 SCL，可用於 I²C 通訊。LCD1602 I²C、OLED、RTC 與部分感測器模組常使用這兩個腳位。
多個 I²C 裝置可以共用 SDA 與 SCL，但裝置位址不可衝突，且所有模組應共地。
SPI 通訊介面與腳位
Arduino Uno R3 的 SPI 通訊主要使用 D10～D13，其中 D10 為 SS、D11 為 MOSI、D12 為 MISO、D13 為 SCK；相同訊號也可由 ATmega328P 的 ICSP 接頭取得。
SPI 常用於 SD 卡模組、Ethernet Shield、RFID、顯示器與高速感測器。多個 SPI 裝置通常共用 MOSI、MISO 與 SCK，但每個裝置需要獨立的片選腳位。
| SPI 訊號 | Uno R3 腳位 |
|---|---|
| SS | D10 |
| MOSI | D11 |
| MISO | D12 |
| SCK | D13 |
Power Header（電源腳位）
Power Header 集中提供外部電源輸入、穩壓輸出、接地、重置與 I/O 參考電壓等腳位，常用於麵包板與模組供電。
| 腳位 | 功能 |
|---|---|
| VIN | 外部電源輸入，送入板上穩壓電路 |
| 5V | 5V 電源軌；直接供電會繞過部分穩壓與保護電路 |
| 3.3V | 3.3V 電源輸出，僅適合低功耗模組 |
| GND | 接地，作為 Arduino 與外部電路的共同參考點 |
| RESET | 重置訊號 |
| IOREF | I/O 參考電壓 |
VIN、5V 與 3.3V 不可混用
VIN 是送入板上穩壓電路的外部電源輸入，5V 腳位則直接連接開發板的 5V 電源軌，兩者用途不同。從 5V 腳位直接供電會繞過部分板上穩壓與保護電路，只有在電壓穩定且接線確認無誤時才應使用。
3.3V 腳位只適合低功耗模組，不應作為高電流負載的電源。馬達、繼電器與大功率 LED 應使用獨立電源與適當的驅動電路，並與 Arduino 共地。
ICSP 接頭
Arduino Uno R3 通常具有兩組 ICSP 接頭。ICSP 是 In-Circuit Serial Programming 的縮寫，可用於燒錄 Bootloader、使用 ISP 方式寫入程式，以及提供 SPI 相關訊號。
初學者在一般 Arduino IDE 上傳流程中通常不需要操作 ICSP，但了解其用途有助於後續進階燒錄、Bootloader 修復與 Shield 相容性學習。
LED 指示燈
Uno R3 板上常見 ON、L、TX 與 RX 四種 LED，可用來快速判斷供電、程式執行與序列通訊狀態。
| LED | 用途 |
|---|---|
| ON | 電源正常 |
| L | 內建 LED，連接 D13 |
| TX | 傳送資料 |
| RX | 接收資料 |
程式上傳期間，TX 與 RX LED 通常會快速閃爍；執行 Blink 範例時，與 D13 相連的 L LED 會依程式設定閃爍。
Arduino Uno R3 規格總整理
| 項目 | 規格 |
|---|---|
| 微控制器 | ATmega328P |
| 工作電壓 | 5V |
| 建議輸入電壓 | 7～12V |
| 工作頻率 | 16 MHz |
| Flash | 32 KB |
| SRAM | 2 KB |
| EEPROM | 1 KB |
| Digital I/O | 14 |
| PWM | 6 |
| Analog Input | 6 |
| UART | 1 組 |
| I²C | 1 組 |
| SPI | 1 組 |
| USB | USB Type-B（官方板） |
初次使用 Uno R3 的檢查步驟
- 確認開發板外觀沒有明顯破損、焊點短路或彎曲腳位。
- 使用支援資料傳輸的 USB 線連接電腦與 Uno R3。
- 確認 ON LED 亮起，並檢查作業系統是否辨識出序列埠。
- 在 Arduino IDE 選擇正確的開發板型號與序列埠。
- 上傳 Blink 範例，確認 TX、RX LED 在上傳期間閃爍。
- 確認 L LED 依範例程式閃爍，完成基本硬體與通訊測試。
常見問題與故障排除
Arduino IDE 找不到序列埠
先確認 USB 線具備資料傳輸功能，再更換電腦 USB 連接埠。若是 CH340 相容板，檢查驅動程式是否正確安裝。
也可開啟作業系統的裝置管理工具，確認插拔開發板時是否出現新的序列裝置。
程式無法上傳
確認 Arduino IDE 中的開發板型號與序列埠選擇正確，並暫時移除 D0、D1 上連接的外部模組。
若序列監控視窗或其他軟體正在占用相同序列埠，應先關閉該程式後再重新上傳。
外部電源供電後板子過熱
立即中斷電源，確認輸入電壓、正負極性、外部模組耗電量與接線是否正確。
若使用較高輸入電壓或大電流負載，應改用合適的外部穩壓電源，避免讓 Uno R3 板上的線性穩壓器承擔過多功耗。
感測器讀值不穩定
檢查 Arduino 與外部模組是否共地、供電是否穩定、訊號線是否過長，以及類比輸入是否超過允許範圍。
數位訊號還應確認是否需要上拉或下拉電阻；I²C 裝置則應檢查 SDA、SCL 接線與位址是否正確。
本章重點整理
- Arduino Uno R3 的核心微控制器是 ATmega328P。
- USB Type-B 可供電，並負責程式上傳與序列通訊。
- DC Jack 建議輸入 7V～12V，過高電壓可能造成穩壓器過熱。
- D0～D13 是數位腳位，其中 D3、D5、D6、D9、D10、D11 支援 PWM。
- A0～A5 是類比輸入，A4 與 A5 同時提供 I²C 的 SDA 與 SCL。
- D0 與 D1 同時是 UART 的 RX 與 TX，上傳程式時應避免被外部模組占用。
- SPI 使用 D10～D13，並可由 ICSP 接頭取得相同訊號。
- 單一 I/O 腳位的實務工作電流通常應控制在約 20 mA 以內。
- 外部電路必須與 Arduino 共地，並確認模組工作電壓與電流需求。
- ON、L、TX、RX LED 可協助判斷電源、程式執行與資料傳輸狀態。
教材導讀
上一章：第 1 章 Arduino 是什麼？從零開始認識 Arduino 與微控制器。
下一章：第 3 章 Arduino 常用電子元件與工具介紹。
延伸學習：第 9 章 Analog Input 與 ADC 原理、第 10 章 PWM 與 analogWrite()。
下一章預告
下一章將介紹 Arduino 常用電子元件與工具，包括 LED、電阻、電容、電感、麵包板、杜邦線、按鍵、蜂鳴器與可變電阻，並說明各元件的用途、選購重點與基本接線觀念。
